การประกอบเคเบิล USB 2.0 แบบ TWN4 20 ซม. 28AWG

การประกอบเคเบิล TWN4 USB 2.0

TWN4 USB 2.0 Cable Assembly เป็นชุดเคเบิลขนาด 20 ซม.USB

ประเภท A ตัวเชื่อมชายและสายเชื่อม 8 ตําแหน่งและ

การสร้างที่ป้องกันด้วยสาย UL2725

ความยาวสายไฟที่กําหนดคือ 200 ± 10 mm โดยโครงสร้างสายไฟถูกออกแบบตาม

ตามความต้องการการเชื่อมต่อ USB 2.0 ที่กําหนดไว้

รายละเอียดการประกอบเคเบิล TWN4 USB 2.0

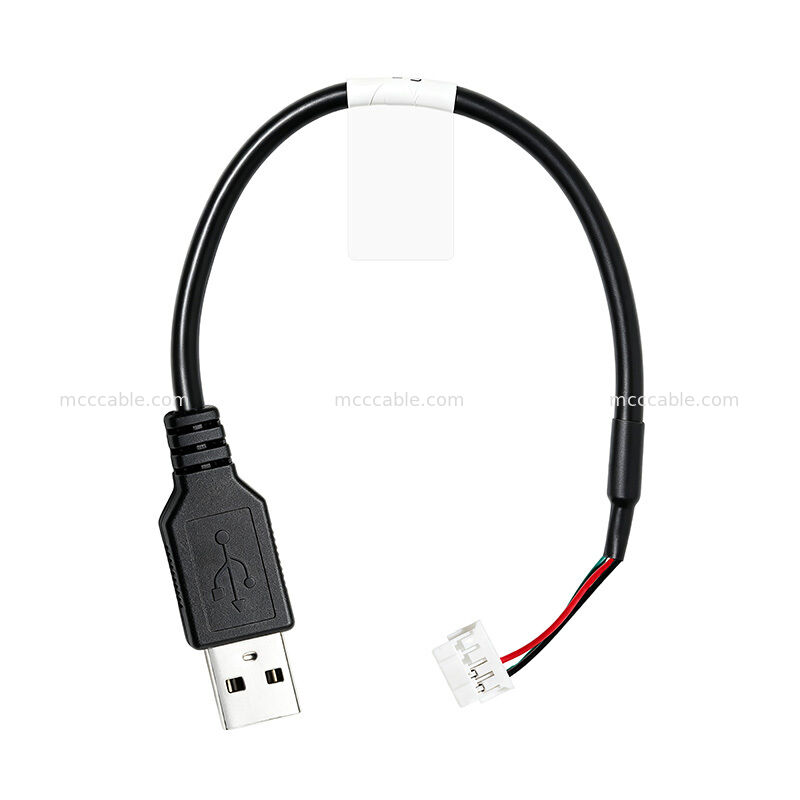

TWN4 การประกอบสาย USB ขนาด 20 ซม.

หน่วยเคเบิล USB TWN4 มีความยาวรวมที่กําหนดไว้ 200 ± 10 mmตรงกัน

ประมาณ 20 ซม.

การวาดยังระบุส่วนของสายไฟฟ้า 100 ± 10 mm และ 30 ± 5 mmขนาดใกล้

พื้นที่เชื่อม

เครื่องเชื่อมเคเบิล TWN4 USB 2.0

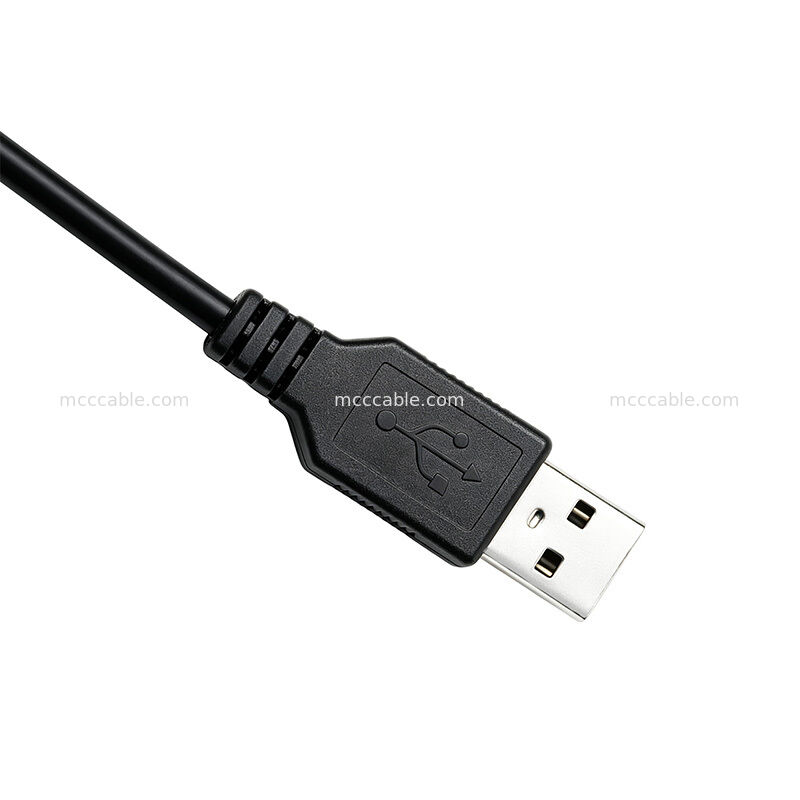

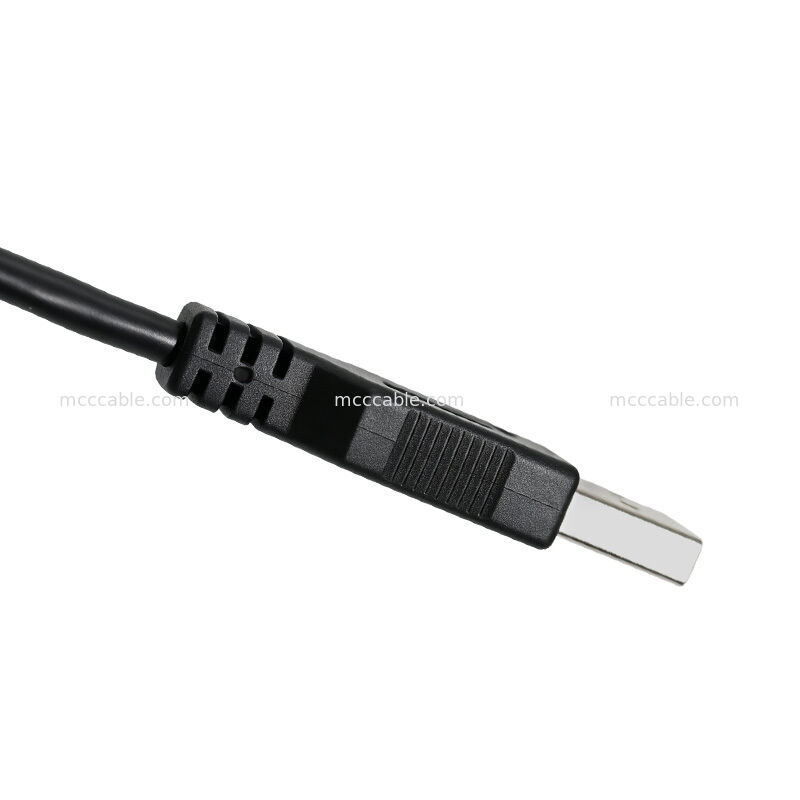

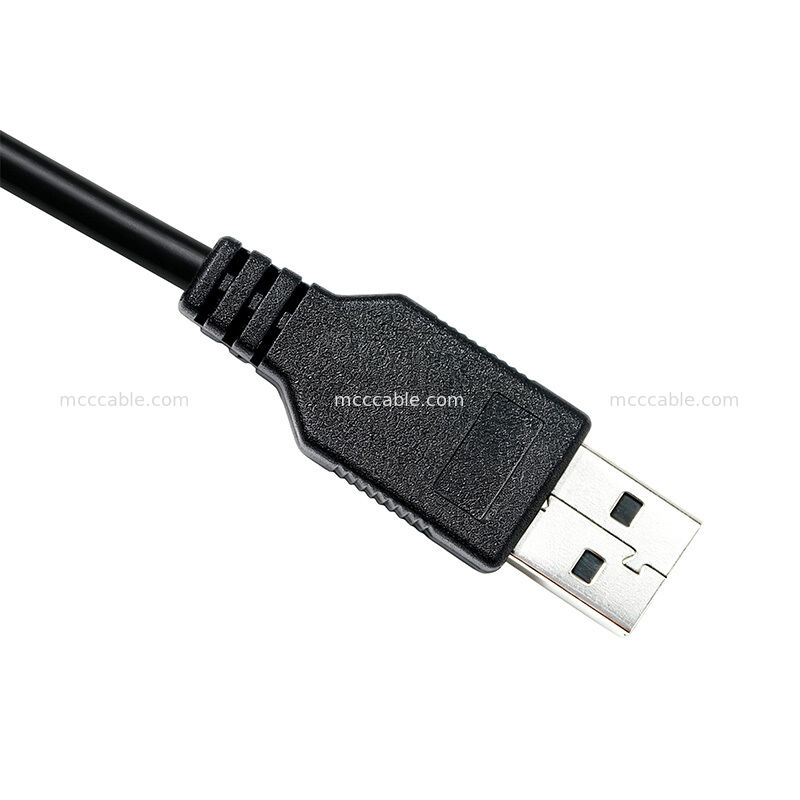

ด้าน USB ของชุดสายเคเบิลใช้เครื่องเชื่อม USB ประเภท A ชายด้านตรงข้าม

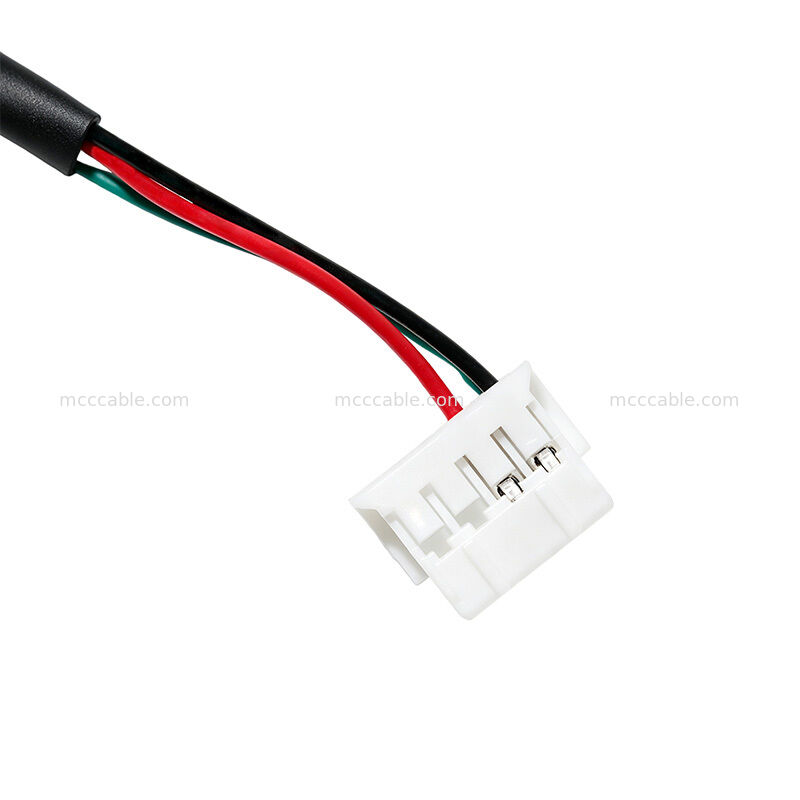

ใช้เครื่องเชื่อม 8 ตําแหน่งที่มีการตั้งค่า 2 × 4 ตําแหน่ง

รายละเอียดของเครื่องเชื่อมแสดงความกว้าง 2.0 มิลลิเมตรและระบุการตั้งค่าเครื่องเชื่อม

เป็น DF11-8DS-2C

TWN4 28AWG โครงสร้างสายไฟฟ้าที่ป้องกัน

โครงสร้างเคเบิลถูกระบุว่า:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

การวาดภาพยังระบุสายไฟว่าบิด และแสดงโครงสร้างป้องกัน + การระบายน้ํา

ช่องนอกที่เปลือกถูกระบุว่าเป็น PVC สีดํา

โครงสร้างเคเบิลนี้รวมตัวนํา USB ที่กําหนดและการป้องกัน

ส่วนประกอบภายในชุดสายเคเบิล

การประกอบสาย USB TWN4 ตามสั่ง

การประกอบเคเบิล USB TWN4 ผลิตด้วยตัวเชื่อมที่กําหนดการจัดตั้ง

โครงสร้างสายไฟฟ้า, การพิมพ์และความยาวโดยรวม

ชุดรวมท่อความร้อนที่หดตัวดําที่มี ID ของ 4.0 มิลลิเมตรและสีขาวที่ระบุ

ป้ายขนาด 70 × 16 มิลลิเมตร

การทดสอบและความสอดคล้องของสาย USB TWN4

การประกอบเคเบิลถูกระบุว่าเป็น RoHS compliant

ภาพวาดยังกําหนดความต้องการการทดสอบไฟฟ้าต่อไปนี้:

• เปิด/สั้น: การทดสอบ 100%
• ไฮโปต: AC 200 V / 0.1 s
• ความต้านทานการปิด: DC 200 V, IR ≥ 20 MΩ
• ความต้านทานการสัมผัส: 5 Ω แม็กซ์

การใช้งานในการประกอบสาย USB TWN4

TWN4 USB 2.0 คาเบิ้ลการประกอบสามารถใช้สําหรับการใช้งานที่ต้องการ

การเชื่อมต่อ USB compact ด้วยอินเตอร์เฟซ USB Type-A ชายและ 8 ตําแหน่ง

เครื่องเชื่อมสาย

คําสําคัญประจําการใช้งานประกอบด้วย:

• ชุดสาย USB 2.0
• สาย USB ที่กําหนดเอง
• หน่วยเคเบิล USB ประเภท A
• ชุดสายไฟฟ้า 8 ตําแหน่ง
• สาย USB ป้องกัน
• การประกอบเคเบิล TWN4
• เครื่องประกอบสายไฟฟ้าอิเล็กทรอนิกส์ตามสั่ง
