สายประกอบ TWN4 USB 2.0 แบบกำหนดเอง 1 ม. 28AWG หุ้มฉนวนความเร็วสูง

การประกอบเคเบิล TWN4 USB 2.0

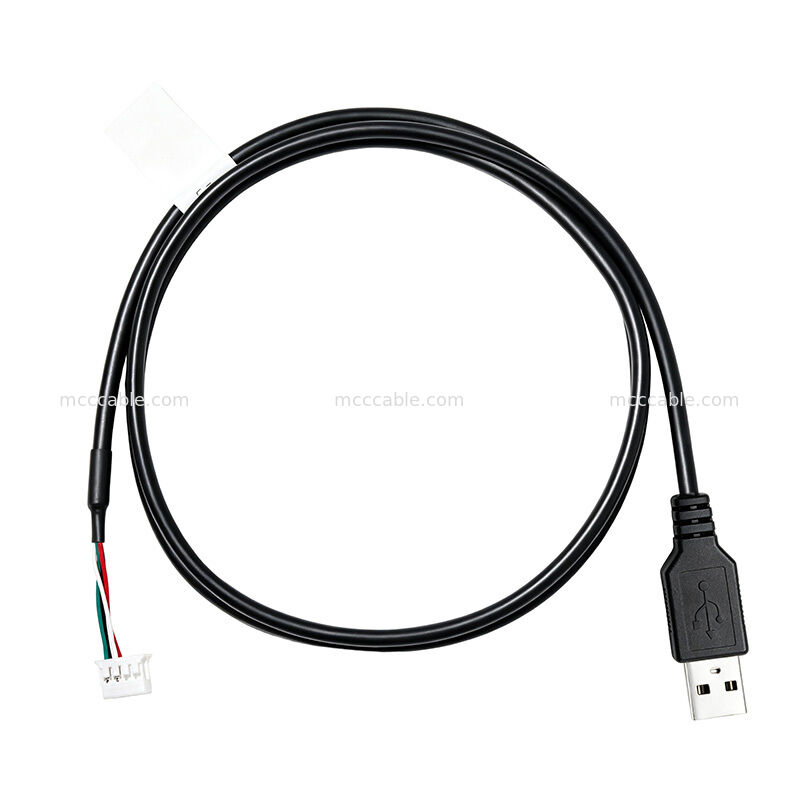

The TWN4 USB 2.0 Cable Assembly is a 1-meter custom cable assembly with a USB การประกอบเคเบิลแบบจําเพาะ

ชายชนิด Aเครื่องเชื่อมต่อที่ปลายหนึ่ง และสายเชื่อมต่อ 8 ตําแหน่งที่ปลายอื่น

The cable uses a twisted and shielded construction with UL2725 wire และถูกออกแบบมา

ตามการเชื่อมต่อ USB 2.0 และความต้องการการพับ

รายละเอียดการประกอบเคเบิล TWN4 USB 2.0

TWN4 1m USB Cable Assembly การประกอบสาย USB

The TWN4 cable assembly has a specified overall cable length of 1000 ± 10 mm. การวาดภาพ

also shows a 100 ± 10 mm dimension for the specified cable section and a 30 ± 5 mm dimension และการใช้งานของสายไฟฟ้า

ที่ปลายสายเชื่อม

The cable uses a twisted construction and includes shielding and drain wire according to the สายไฟฟ้าใช้สายไฟฟ้าที่สับสน

สร้างเคเบิลที่กําหนดไว้

เครื่องเชื่อมเคเบิล TWN4 USB 2.0

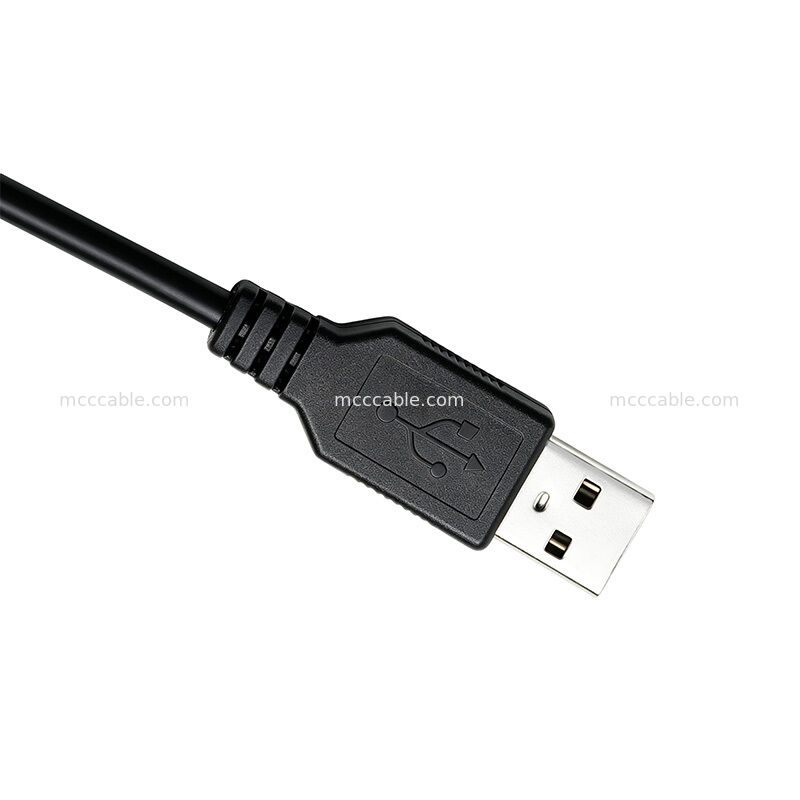

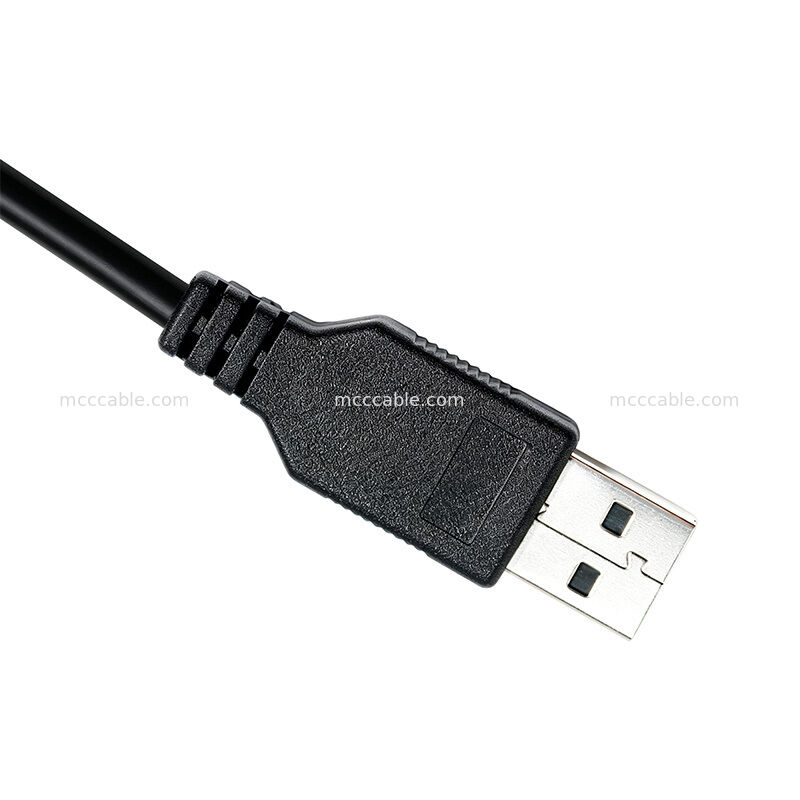

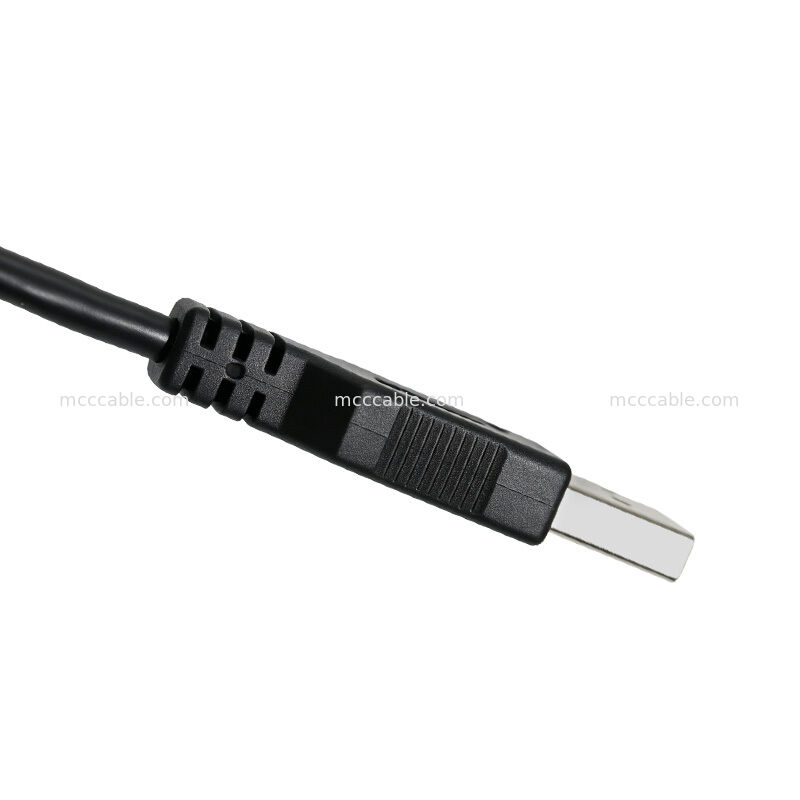

ด้าน USB ใช้ตัวเชื่อม USB Type-A ชาย ด้านตรงข้ามใช้ตัวเชื่อม 8-position

ด้วยการตั้งค่าบ้าน 2 × 4 ตําแหน่ง

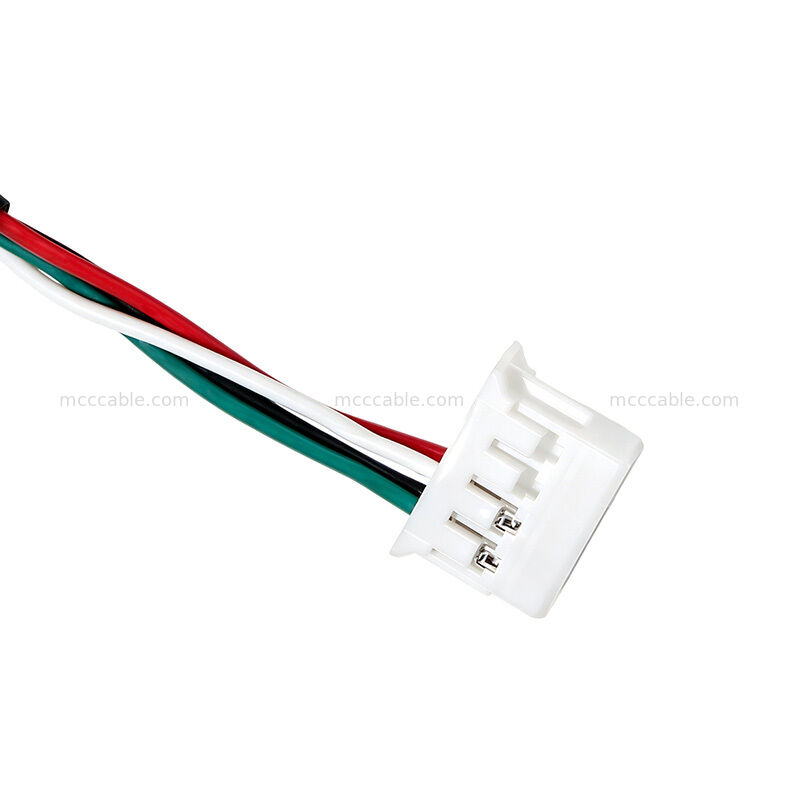

The drawing specifies DF11-8DS-2C for the 8-position connector และระบุตัวเชื่อมที่เกี่ยวข้อง

Housing and terminal configuration in the connector specification (การจัดหาและการตั้งปลายทางในสเปคของเครื่องเชื่อม)

TWN4 28AWG โครงสร้างสายไฟฟ้าที่ป้องกัน

โครงสร้างเคเบิลถูกระบุว่า:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

The drawing also indicates a twisted construction and shield + drain configuration. การวาดภาพยังแสดงให้เห็นว่ามีโครงสร้างที่บิดบิดและการป้องกันและการระบายน้ํา

molding is specified as สีดํา 45P PVC.

โครงสร้างนี้รวมคู่สัญญาณ USB ผังไฟฟ้าและองค์ประกอบป้องกัน

ภายในการประกอบเคเบิล

การประกอบสาย USB TWN4 ตามสั่ง

The TWN4 USB cable assembly is manufactured with the specified connector configuration, การประกอบสาย USB TWN4 ถูกผลิตด้วยการประกอบสายเชื่อมที่กําหนดไว้

โครงสร้างสาย, การปรับปรุงและความยาวสายไฟ

The assembly includes a black PVC molded section and a black heat-shrink tube. การวาดภาพ

กําหนดรางวัลสีขาว ขนาด 70 × 16 มม.

TWN4 USB 2.0 Cable Testing and Compliance การทดสอบและการปฏิบัติตาม

การประกอบเคเบิลถูกระบุว่าเป็น RoHS compliant

ภาพวาดยังกําหนดความต้องการการทดสอบไฟฟ้าต่อไปนี้:

• เปิด/สั้น: การทดสอบ 100%
• ไฮโปต: AC 200 V / 0.1 s
• ความต้านทานการปิด: DC 200 V, IR ≥ 20 MΩ
• ความต้านทานการสัมผัส: 5 Ω แม็กซ์

การใช้งานในการประกอบสาย USB TWN4

The TWN4 USB 2.0 Cable Assembly can be used for applications requiring a 1-meter USB การประกอบเคเบิล USB 2.0 สามารถใช้งานได้สําหรับการประกอบเคเบิล USB ขนาด 1 เมตร

การเชื่อมต่อด้วย USB Type-A male interface และสายเชื่อม 8-position

คําสําคัญประจําการใช้งานประกอบด้วย:

• ชุดสาย USB 2.0
• สาย USB ที่กําหนดเอง
• หน่วยเคเบิล USB ประเภท A
• สาย USB 8 จุด
• สาย USB ป้องกัน
• การประกอบเคเบิล TWN4
• เครื่องประกอบสายไฟฟ้าอิเล็กทรอนิกส์ตามสั่ง

ซีโน-มีเดีย เป็นผู้ผลิตสายไฟฟ้าที่เชี่ยวชาญ เราใช้อุปกรณ์ที่ทันสมัย
อุปกรณ์อัตโนมัติ วัตถุดิบระดับสูง ระบบรับประกันคุณภาพที่แข็งแรง
และทีมงานทางเทคนิคที่มีความชํานาญในการจัดส่งคุณภาพสูง, สายเคเบิลและสายรัด
ส่วนประกอบในปริมาณน้อย การวิศวกรรม การผลิต และการควบคุมคุณภาพของเรา
ทีมงานของเราให้แน่ใจว่าความเป็นเลิศขององค์ประกอบพิเศษเหล่านี้
คุณภาพของผลิตภัณฑ์อย่างต่อเนื่อง ตอบสนองความต้องการของลูกค้า
วัสดุที่เราใช้และแนะนํา ความมุ่งมั่นของเราต่อความพึงพอใจของลูกค้า
การเติบโตอย่างต่อเนื่องของบริษัท
