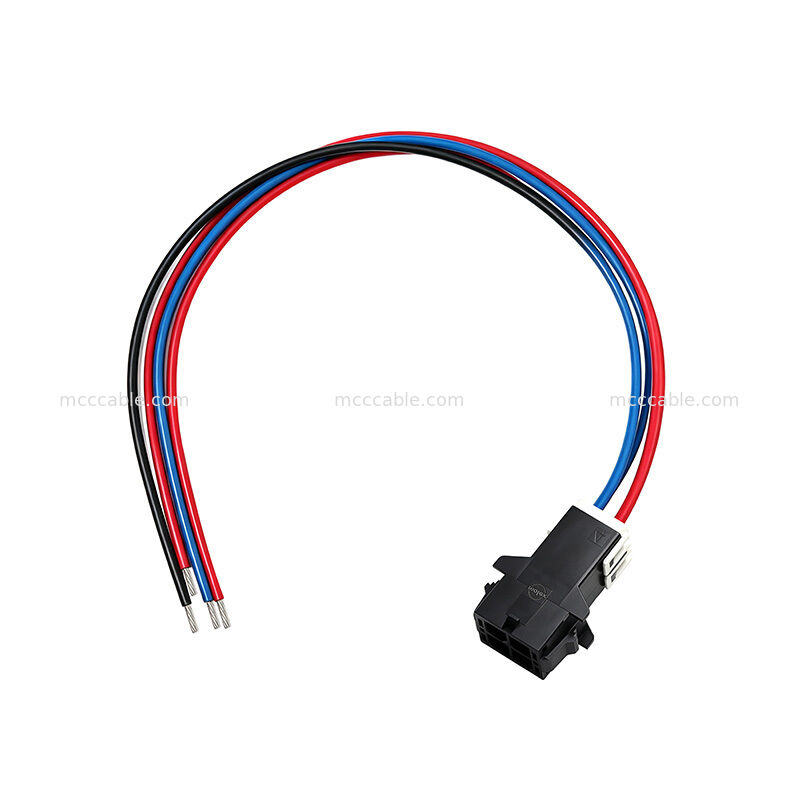

105411-1104 4 วงจร การประกอบสายไฟฟ้าที่กําหนดเอง

105411-1104 4 สายวงจรไฟฟ้าสายเคเบิลการประกอบคือการประกอบสายไฟฟ้าที่กําหนดเอง

ด้วยสายกันหนาว PTFE 16AWG UL1180 และการประกอบตัวเชื่อมที่ติดตั้งแผ่น 4 วงจร

สายไฟใช้สาย UL1180 PTFE ที่มีค่า 300V และ 200 °C ทําให้มันเหมาะสําหรับอุณหภูมิสูง

การประกอบสายไฟฟ้าที่กําหนดใช้สายไฟฟ้าสีแดงและสีฟ้า

ความยาวการตัด 268 ± 2 mm

องค์กรได้รับการออกแบบเพื่อเชื่อมต่อไฟฟ้าที่น่าเชื่อถือและได้รับการเปิด 100% สั้น

และการทดสอบระยะยาว ผลิตภัณฑ์ยังถูกระบุว่าเป็น RoHS3.0

105411-1104 4 โครงสร้างการประกอบสายไฟฟ้า

การประกอบสายไฟ 105411-1104 ใช้การตั้งค่า 4 วงจรที่มี UL1180 PTFE ติดกัน

สายและการเชื่อมต่อปลาย

โครงสร้างสายไฟฟ้าหลักประกอบด้วย:

• 4 วงจรไฟฟ้า
• 16AWG UL1180 สาย PTFE
• ความดันระดับ 300V
• อุณหภูมิ 200 °C
• สีสายสีแดงและสีฟ้า
• การตั้งค่าเครื่องเชื่อมที่ติดตั้งบนแผ่น
• การเชื่อมต่อปลายทางที่เคลือบหมึก

เทอร์มิเนลที่กําหนดไว้ถูกออกแบบให้กับสาย 14/16AWG ขณะที่รายละเอียดของเคเบิลใช้

16AWG คอนดิวเตอร์

105411-1104 UL1180 รายละเอียดของสายไฟฟ้า PTFE

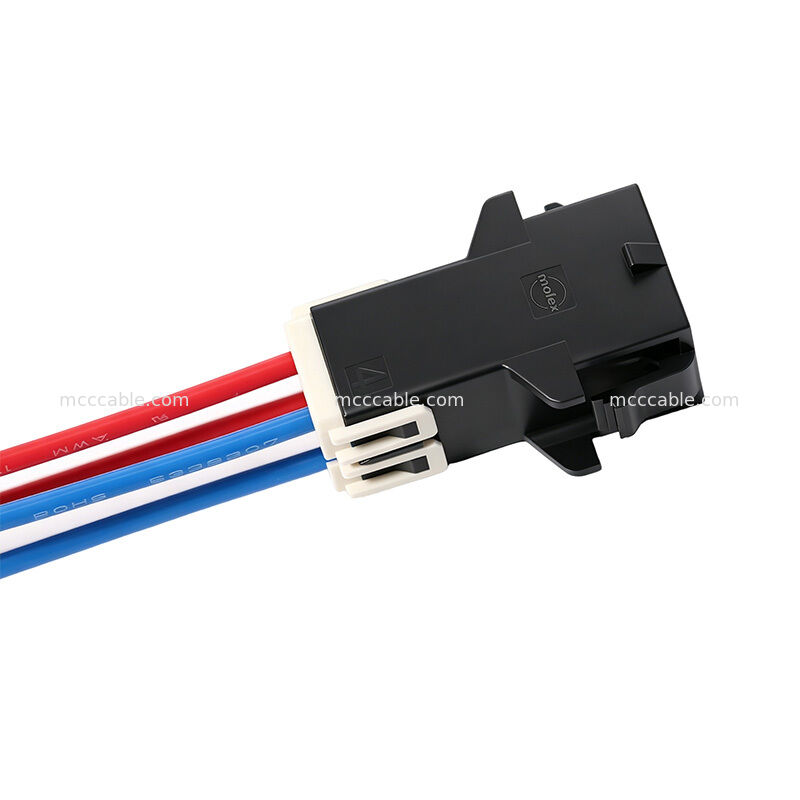

105411-1104 4 การประกอบเคเบิลเชื่อมวงจร

การจัดตั้งเครื่องเชื่อม 105411-1104 เป็นโครงการพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับพับ

หน่วยนี้ยังใช้ส่วนประกอบ TPA 4 วงจรสําหรับการยึดปลาย

ระบบเชื่อมที่ระบุถูกออกแบบเพื่อการตั้งตําแหน่งปลายทางที่ปลอดภัยและคอมแพคต์

การเชื่อมต่อไฟฟ้าที่ติดตั้งบนแผ่น

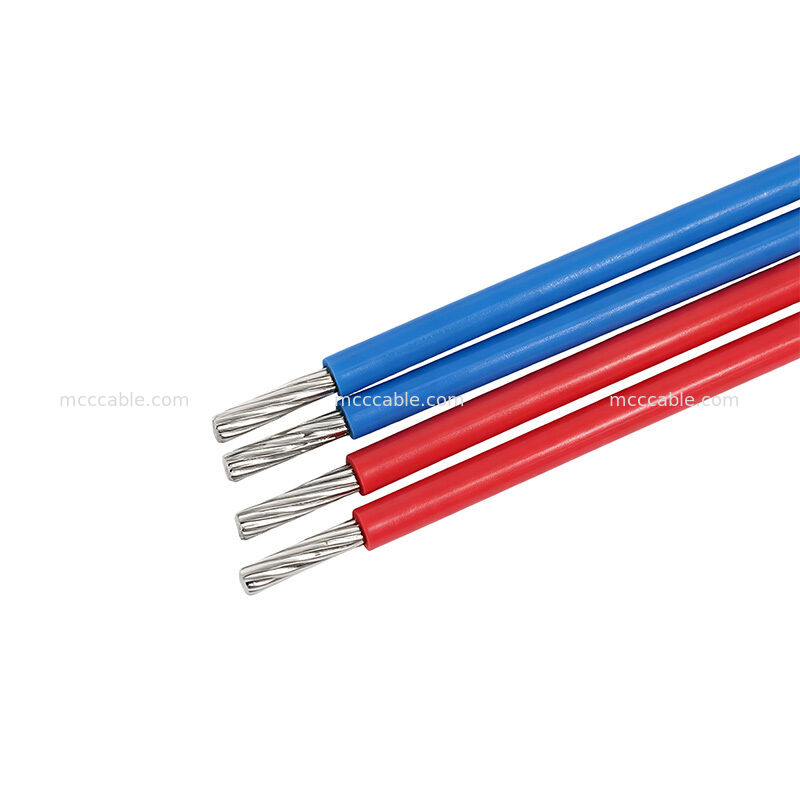

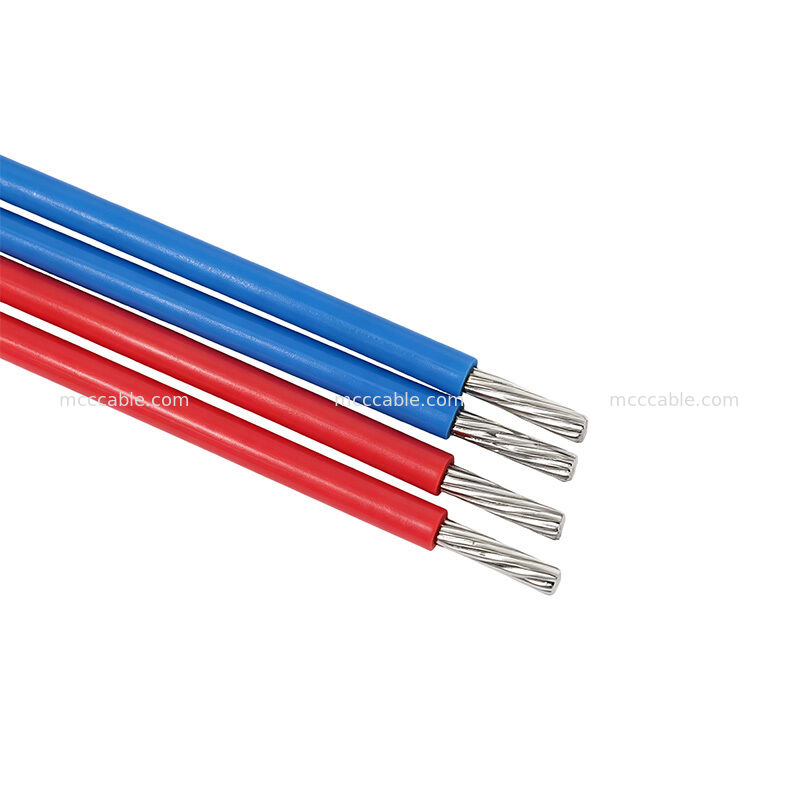

105411-1104 คุณสมบัติของสายไฟ PTFE อุณหภูมิสูง

องค์ประกอบสายไฟ 105411-1104 ใช้สาย UL1180 PTFE กันแดดที่มีอุณหภูมิ

ระยะ -60 °C ถึง +260 °C สําหรับรายละเอียดของวัสดุสาย

กําหนดเป็น 200 °C และ 300V

รายละเอียดของสายไฟฟ้ายังรวมถึง:

• ปรับความหนาวจาก PTFE
• 16AWG สายการนําที่ติดสาย
• เครื่องนําทองแดงเคลือบ nickel
• ราคาไฟ VW-1
• ความดันระดับ 300V
• ความสามารถในการทํางานในอุณหภูมิสูง
• รายละเอียดการทดสอบการบิดเย็นและการชนความร้อน

รายละเอียดสายรายการการก่อสร้างสายนําของ 19/0.30 และเส้นผ่าตัดภายนอกชื่อ

ของ 2.18 ± 0.10 มิลลิเมตร

105411-1104 การทดสอบไฟฟ้า การประกอบสายไฟฟ้า

การทดสอบไฟฟ้าในช่วงการผลิต

ความต้องการในการทดสอบประกอบด้วย:

• การทดสอบวงจรเปิด 100%
• การทดสอบวงจรสั้น 100%
• การทดสอบระยะสั้น 100%
• ความต้านทานของตัวนํา: 3Ω Max
• ความต้านทานการปิด: 10MΩ / 200V DC / 10ms อย่างน้อย

ความต้องการเหล่านี้ถูกระบุเป็นส่วนหนึ่งของความต้องการคุณภาพของชุดสายเคเบิล

105411-1104 การใช้งานในการประกอบสายไฟฟ้าตามสั่ง

รุ่น 105411-1104 4 Circuit Power Cable Assembly เหมาะสําหรับการใช้งานเชื่อมต่อไฟฟ้า

ที่ต้องการวงจรพลังงานหลายสาย ติดกันอุณหภูมิสูง และการจัดตั้งเครื่องเชื่อมเล็กๆ

พื้นที่ใช้งานที่เป็นไปได้ประกอบด้วย:

• อุปกรณ์อุตสาหกรรม
• ระบบควบคุมไฟฟ้า
• โมดูลเชื่อมต่อพลังงาน
• อุปกรณ์อุณหภูมิสูง
• การเชื่อมต่อไฟฟ้าภายในอุปกรณ์
• ชุดสายเคเบิล OEM ตามสั่ง

การผสมผสานของสาย 16AWG PTFE, การจัดอันดับ 300V และความร้อนสูง

การปรับแต่งที่เหมาะสําหรับการใช้งานที่มีความต้านทานทางความร้อนและการเชื่อมต่อไฟฟ้าที่น่าเชื่อถือ

เป็นสิ่งสําคัญ

105411-1104 การผลิตชุดสายเคเบิลตามสั่ง

การประกอบเคเบิล 105411-1104 สามารถผลิตเป็นวิธีการแก้ไขเคเบิลตามความต้องการ

ความยาวของสาย, สีของสาย, การตั้งค่าปลายทางและความต้องการการประกอบที่ต้องการ

การปรับแต่งมาตรฐานระบุความยาวการตัด 268 ± 2 มิลลิเมตร, ด้วยการระบุสายสีแดงและสีฟ้า

สําหรับการประกอบวงจรสี่วง
