20373-R14T-06 14C สายไมโครโคแอกเชียลพิเศษ

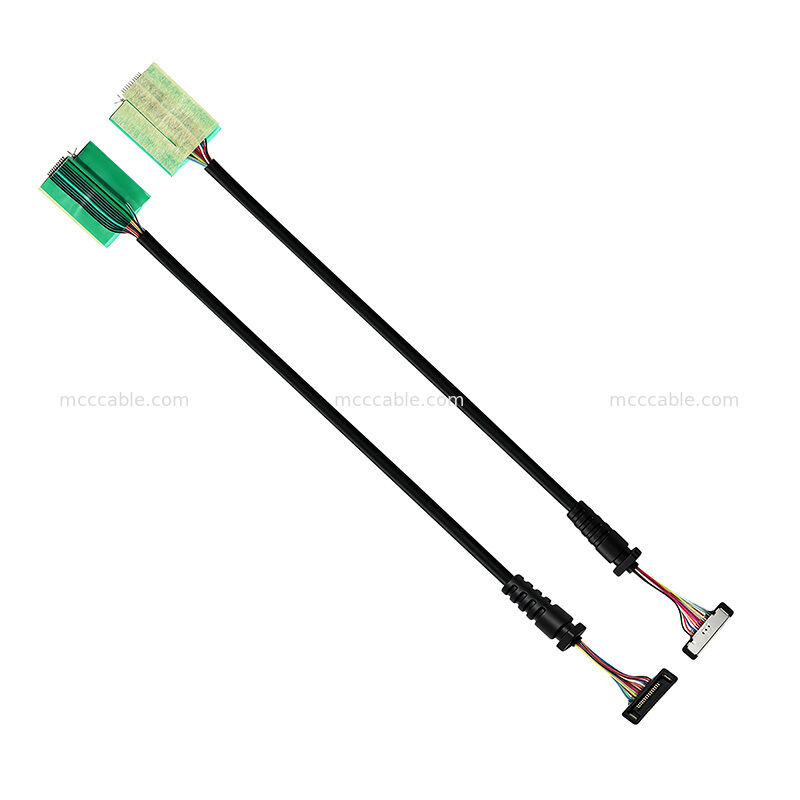

ชุดสายเคเบิลไมโครโคแอกเชียล 20373-R14T-06 14C เป็นชุดสายเคเบิลแบบกำหนดเองขนาดกะทัดรัด

ที่ออกแบบด้วยโครงสร้างโคแอกเชียล MCC แบบ 14 ตัวนำ การกำหนดค่าสายเคเบิล

รวมตัวนำ 2 × 42 AWG และ 12 × 36 AWG เข้าด้วยกัน พร้อมโครงสร้างโคแอกเชียล MCC 50Ω

สำหรับการใช้งานส่งสัญญาณขนาดกะทัดรัด

ด้วยความยาวสายเคเบิลสำเร็จรูป 150 ± 5 มม. และเส้นผ่านศูนย์กลางสายเคเบิลโดยรวม

2.10 ± 0.20 มม. ชุดสายเคเบิลไมโครโคแอกเชียลพิเศษนี้เหมาะสำหรับการใช้งาน

ที่การเดินสายเคเบิลแบบกะทัดรัดและโปรไฟล์สายเคเบิลขนาดเล็กมีความสำคัญ

โครงสร้างชุดสายเคเบิลไมโครโคแอกเชียล 20373-R14T-06

ชุดสายเคเบิล 20373-R14T-06 ใช้การกำหนดค่าโคแอกเชียล MCC แบบ 14 ตัวนำ ประกอบด้วย

ตัวนำ 2 × 42 AWG และ 12 × 36 AWG สายโคแอกเชียล MCC ขนาด 42 AWG

ระบุว่าเป็นสายโคแอกเชียล 50Ω ในขณะที่สายขนาด 36 AWG ใช้เป็นตัวนำแยก

ภายในชุดสายเคเบิล

ชุดสายเคเบิลยังรวมกาว UV 8806 HF RP สำหรับกระบวนการเชื่อมต่อสายเคเบิลที่ระบุ

ข้อมูลจำเพาะสายเคเบิล 20373-R14T-06 14C

ข้อมูลจำเพาะ

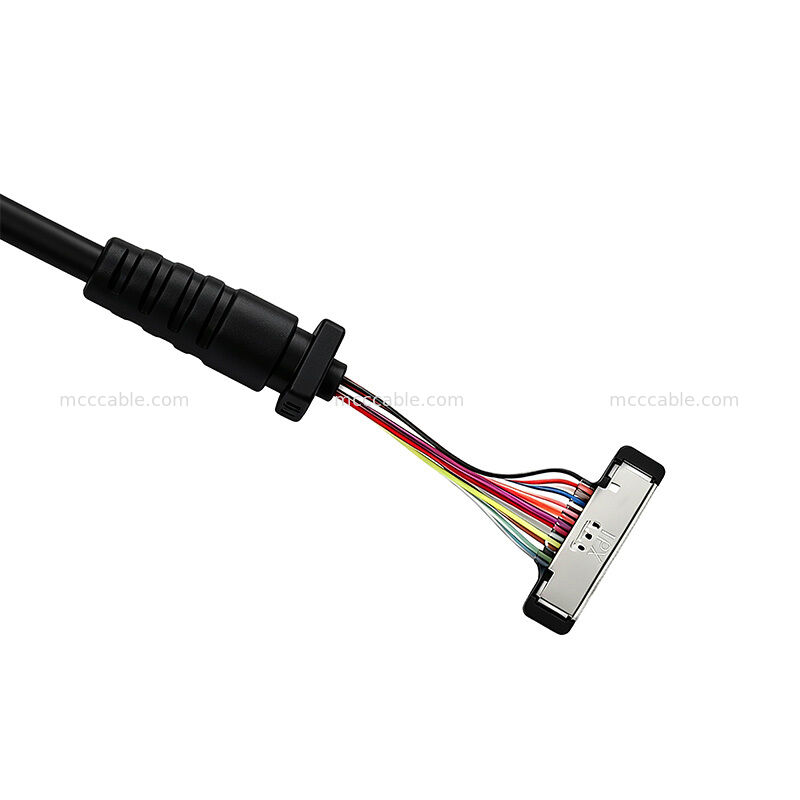

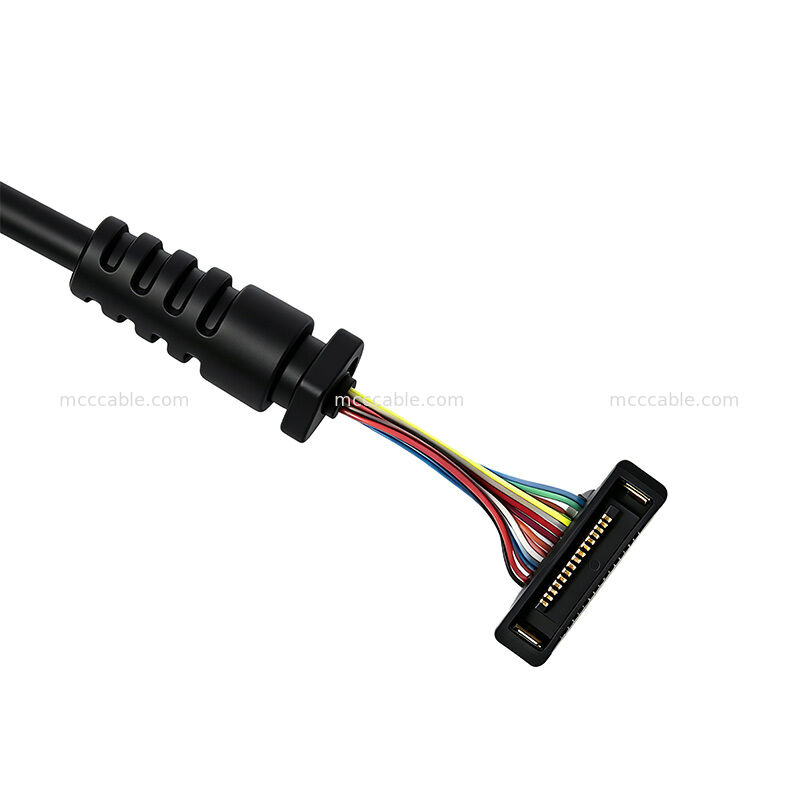

การกำหนดค่าขั้วต่อที่ระบุรวมถึงชุดปลอกหุ้มปลั๊กและชุดเปลือกปลั๊ก

ส่วนประกอบขั้วต่อที่ระบุสำหรับ P1 คือ:

ชุดปลอกหุ้มปลั๊ก: 20373-R14T-06

• เปลือกปลั๊ก-A: 2182-014-03

• กระบวนการเชื่อมต่อที่ระบุต้องการให้ชีลด์ของสายโคแอกเชียลแต่ละเส้นเชื่อมต่อกับ

เปลือกขั้วต่อ ท้ายขั้วต่อยังระบุด้วยการเคลือบกาว UV 1-2 มม.

ประสิทธิภาพทางไฟฟ้า 20373-R14T-06

ชุดสายเคเบิล 20373-R14T-06 ระบุความต้านทานตัวนำสูงสุด 3.0Ω

และความต้านทานฉนวน 10 MΩ ภายใต้เงื่อนไขการทดสอบที่ระบุ

ข้อกำหนดการผลิตยังรวมถึงการทดสอบวงจรเปิด วงจรลัด และการทดสอบไม่ต่อเนื่อง 100% เพื่อตรวจสอบ

ความต่อเนื่องทางไฟฟ้าและคุณภาพการประกอบ

ขนาดสายเคเบิล 20373-R14T-06

การกำหนดค่ามาตรฐานมีความยาวสายเคเบิล 150 ± 5 มม. และเส้นผ่านศูนย์กลางสายเคเบิลโดยรวม

2.10 ± 0.20 มม.

โครงสร้างไมโครโคแอกเชียล 14C ขนาดกะทัดรัดช่วยรักษาโปรไฟล์สายเคเบิลขนาดเล็กสำหรับการใช้งาน

ที่ต้องการตัวนำสัญญาณหลายตัวภายในพื้นที่เดินสายที่จำกัด

การใช้งานชุดสายเคเบิลแบบกำหนดเอง 20373-R14T-06

ชุดสายเคเบิลไมโครโคแอกเชียล 20373-R14T-06 เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัด

และการใช้งานส่งสัญญาณที่ต้องการการกำหนดค่าสายโคแอกเชียลแบบหลายตัวนำ

โครงสร้าง 14C, สายโคแอกเชียล MCC 50Ω, เส้นผ่านศูนย์กลางสายเคเบิลมาตรฐาน 2.10 มม. และ

ความยาวสายเคเบิล 150 มม. แบบกำหนดเอง ทำให้การกำหนดค่านี้เหมาะสำหรับการเดินสายเคเบิลที่จำกัดพื้นที่

และความต้องการการเชื่อมต่ออิเล็กทรอนิกส์แบบกำหนดเอง
