การประกอบเคเบิล LVDS 28AWG ที่กําหนดเองพร้อมเครื่องเชื่อม Pitch 0.5mm สําหรับระบบจอ

Custom 28AWG LVDS Cable Assembly การประกอบเคเบิล

The Custom 28AWG LVDS Cable Assembly is designed for high-speed differential signal การประกอบสายไฟฟ้า LVDS แบบปรับเปลี่ยนความเร็ว

การถ่ายทอดระหว่างองค์ประกอบอิเล็กทรอนิกส์และระบบที่เกี่ยวข้องกับการแสดงภาพ

The cable assembly uses 28 AWG UL1571 wire and a fine-pitch connector configuration การประกอบเคเบิลใช้สาย 28 AWG UL1571 และการประกอบเคเบิลใช้สาย 1571

คู่สัญญาณความแตกต่างหลายคู่ถูกบูรณาการเข้ากับการประกอบเคเบิล เพื่อรองรับ LVDS

การเชื่อมต่อสัญญาณ

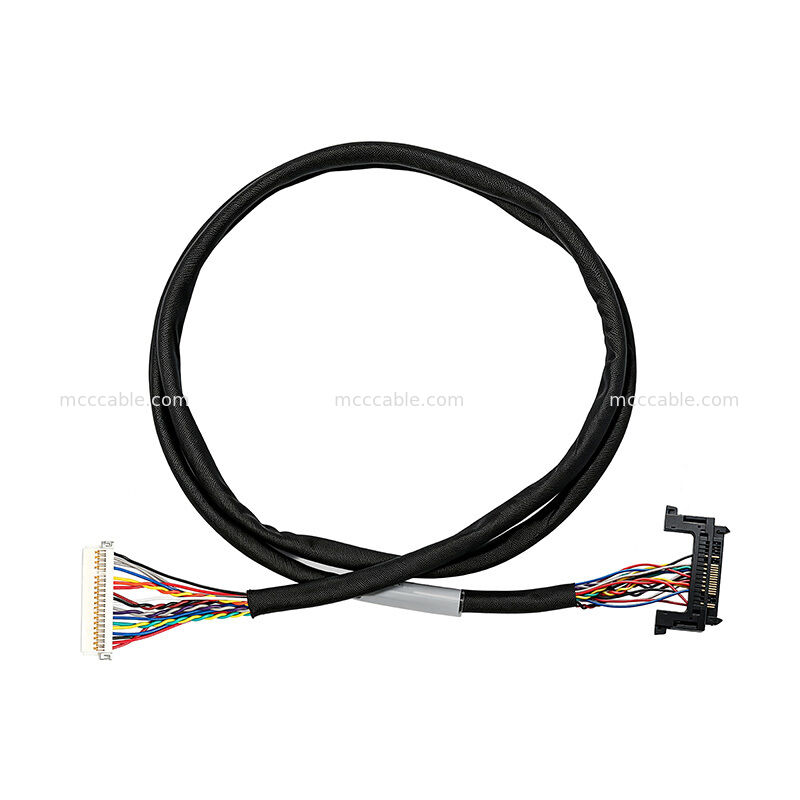

ความยาวของสายคือประมาณ 610 มิลลิเมตร (24 นิ้ว)

configuration manufactured according to the specified requirements (การจัดทําที่ผลิตตามความต้องการที่กําหนด)

28AWG LVDS Cable Assembly Specifications การประกอบเคเบิล

28AWG LVDS Cable with Fine Pitch Connector สายไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า

The 28AWG LVDS Cable Assembly uses a fine-pitch connector configuration designed for การเชื่อมต่อสายไฟฟ้าที่มีความเร็วสูง

แอพพลิเคชั่นอิเล็กทรอนิกส์ที่คอมแพคต์

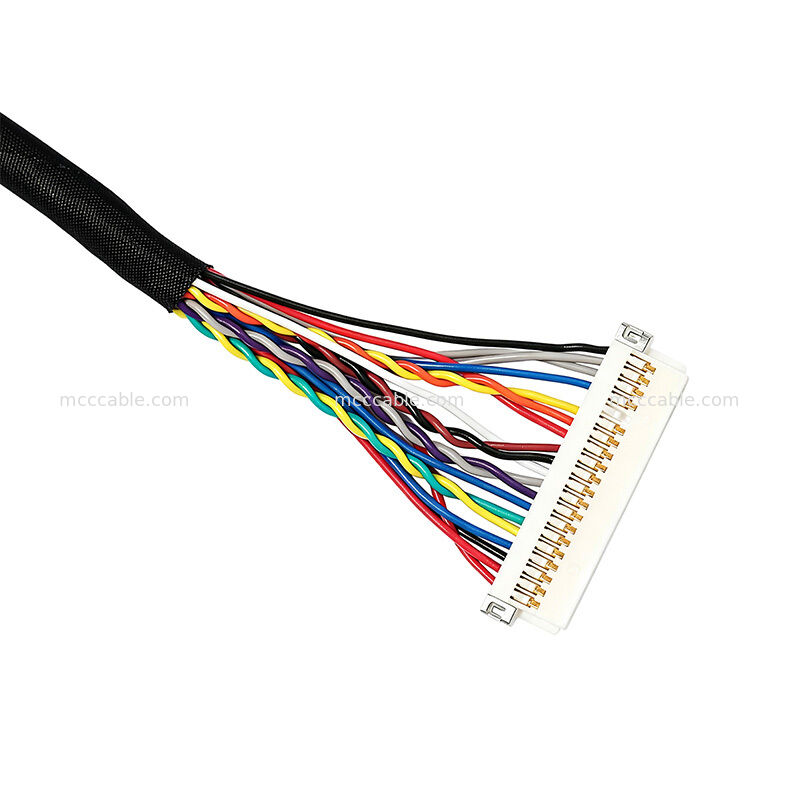

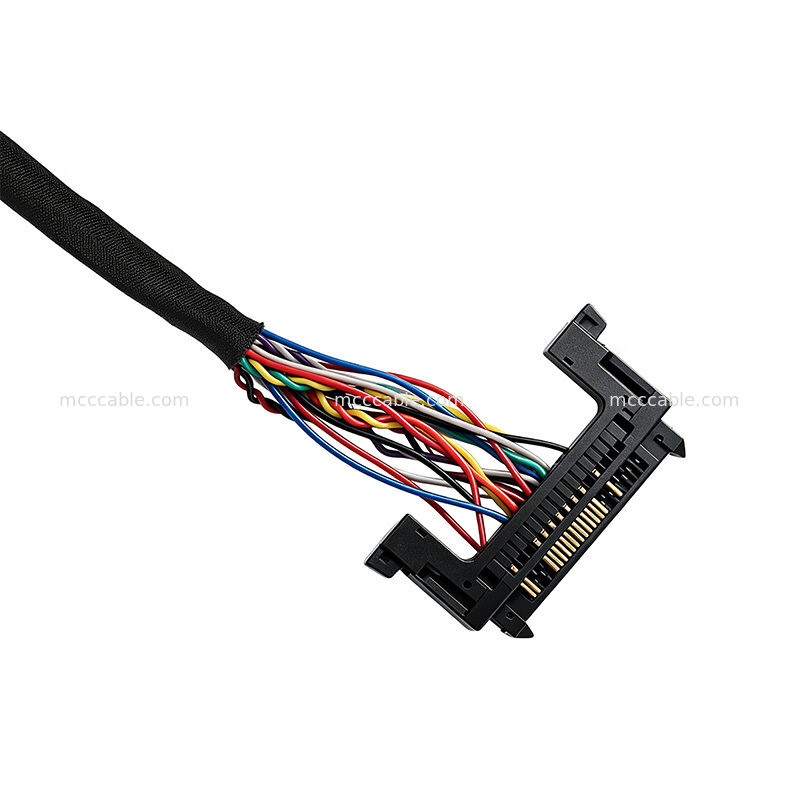

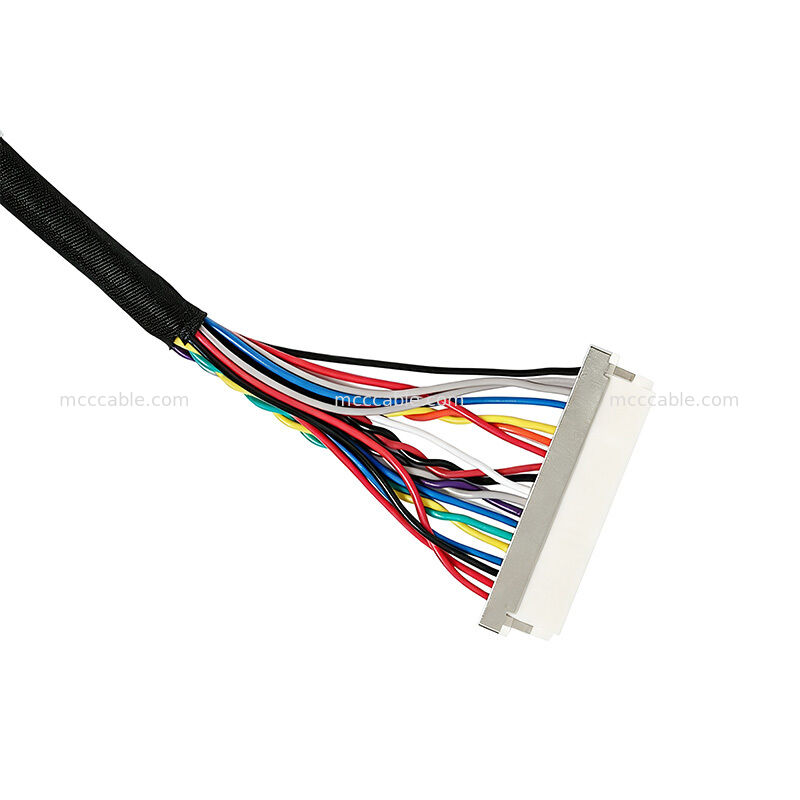

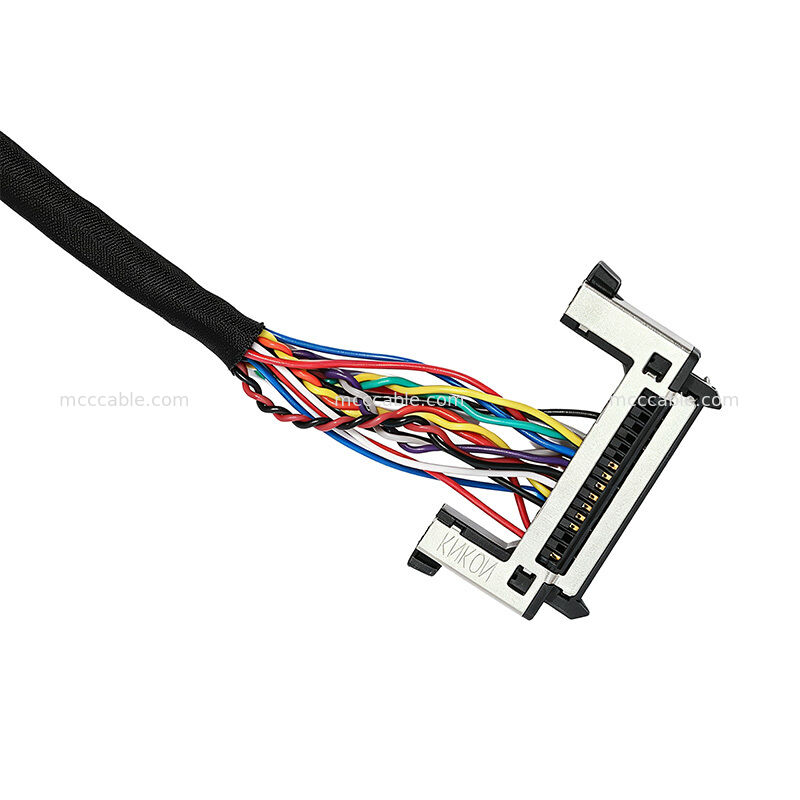

หนึ่งตัวเชื่อมใช้ 0.5 มิลลิเมตร pitch, 31-pin housing, ในขณะที่ด้านตรงข้ามใช้ 20-position

This configuration provides a compact interface for applications where connector เป็นเครื่องเชื่อมต่อที่สามารถใช้งานได้ในระบบออนไลน์

ความหนาแน่นและพื้นที่ทางเคเบิลเป็นสิ่งสําคัญ

The fine-pitch connector structure is suitable for compact electronic equipment requiring a การเชื่อมต่อที่มีความละเอียดดีกับระบบอิเล็กทรอนิกส์ที่ต้องการ

การเชื่อมต่อ LVDS หลายปิน

Custom LVDS Cable Wiring Configuration การจัดตั้งสายไฟฟ้า

The Custom LVDS Cable Assembly incorporates multiple differential signal pairs for LVDS การประกอบเคเบิล LVDS ที่กําหนดเอง

การสื่อสาร

The specified signal configuration includes: สัญญาณที่กําหนดไว้

• TX0_N / TX0_P
• TX1_N / TX1_P
• TX2_N / TX2_P
• TXCLK_N / TXCLK_P
• VCC
• GND

The wiring configuration also includes multiple ground connections to support the specified เครื่องเชื่อมต่อพื้นที่หลายสายเพื่อรองรับการเชื่อมต่อพื้นที่

โครงสร้างอินเตอร์เฟซ

This multi-pair configuration makes the cable suitable for applications requiring organized การจัดตั้งสายไฟฟ้าหลายคู่นี้ทําให้สายไฟฟ้าเหมาะสมสําหรับการใช้งานที่ต้องการการจัดตั้งสายไฟฟ้าหลายคู่

การส่งสัญญาณความแตกต่างของ LVDS

28AWG UL1571 LVDS Cable Construction

The 28AWG UL1571 cable uses tinned copper conductors with SRPVC insulation สายไฟฟ้า 28AWG UL1571 ใช้สายไฟฟ้าทองแดงที่มีการปรับประกัน SRPVC

Key wire specifications include:

• 28 AWG คอนดิวเตอร์
• 7/0.127 ± 0.009 มิลลิเมตร conductor construction
• ประมาณ 0.38 มิลลิเมตร กว้างเชิงอ้างอิงของสายนํา
• 0.60 ± 0.05 มิลลิเมตร insulated wire outer diameter
• 0.11 มิลลิเมตร ความหนาของอุปกรณ์ประกอบ
• 0.09 มิลลิเมตร ความหนาของอุปกรณ์ประกอบความร้อน
• ความร้อน 80 องศาเซลเซียส
• วอลเตจเรตติ้ง 30 วอลต์

The specified cable also has a maximum conductor resistance of 239 Ω/km at 20°C สายไฟฟ้าที่ระบุนี้ยังมีความดันต่อการนําไฟฟ้าสูงสุด 239 Ω/km ที่ 20°C

Custom LVDS Cable Assembly สําหรับระบบจอ

The Custom LVDS Cable Assembly เหมาะสําหรับระบบอิเล็กทรอนิกส์ที่ต้องการ

การเชื่อมต่อสัญญาณความแตกต่างหลายปิน

การผสมผสานของ 28 AWG UL1571 wiring การก่อสร้างเครื่องเชื่อมดี

LVDS differential pairs, and a defined cable length ทําให้มันเหมาะสําหรับการใช้งาน

ที่ต้องการสายสัญญาณที่ประหยัดในพื้นที่

การใช้งานที่เป็นไปได้ประกอบด้วย:

• ระบบแสดงภาพ
• อุปกรณ์อิเล็กทรอนิกส์
• การเชื่อมต่ออินเตอร์เฟซ LVDS
• Internal display signal connections การเชื่อมต่อสัญญาณภายใน
• อุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก
• การประกอบสายสัญญาณแบบกําหนดเอง

การทดสอบคุณภาพการประกอบเคเบิล LVDS

The LVDS Cable Assembly is subject to defined electrical inspection requirements การประกอบสายไฟฟ้า LVDS มีความต้องการในการตรวจสอบไฟฟ้าที่กําหนดไว้

The specified quality requirements include: ความต้องการคุณภาพที่ระบุ

• 100% การทดสอบแบบเปิด สั้นและระยะสั้น
• ความต้านทานต่อการนําไฟสูงสุด 3 Ω
• ขั้นต่ําความต้านทานการกันไฟ 10 MΩ ที่ 200V DC
• Dimensional inspection of specified features การตรวจสอบมิติของลักษณะที่กําหนดไว้
• RoHS 3.0 ความตกลง

These inspection requirements support consistent electrical performance and การตรวจสอบความต้องการเหล่านี้สนับสนุนการผลิตไฟฟ้าที่สอดคล้อง และ

คุณภาพการผลิตสําหรับการประกอบสายไฟฟ้าที่เสร็จสิ้น
