สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Customization
ได้รับการรับรอง:
UL ，ISO13485 , ISO9001.2005 , ISO14001
หมายเลขรุ่น:
ชุดสายเคเบิลชีลด์ IDC 4 พิน
ชุดสายเคเบิล IDC 4 พินแบบมีฉนวนป้องกัน
– การเชื่อมต่อ OEM แบบกำหนดเอง
ชุดสายเคเบิล IDC 4 พินแบบมีฉนวนป้องกัน:
ชุดสายเคเบิล IDC 4 พินแบบมีฉนวนป้องกันนี้เป็นการเชื่อมต่อ OEM แบบกำหนดเองที่ออกแบบมาสำหรับ
การใช้งานในอุตสาหกรรมและการควบคุมที่ต้องการการส่งสัญญาณแรงดันไฟฟ้าต่ำที่เสถียรและ
ความน่าเชื่อถือทางกลไก

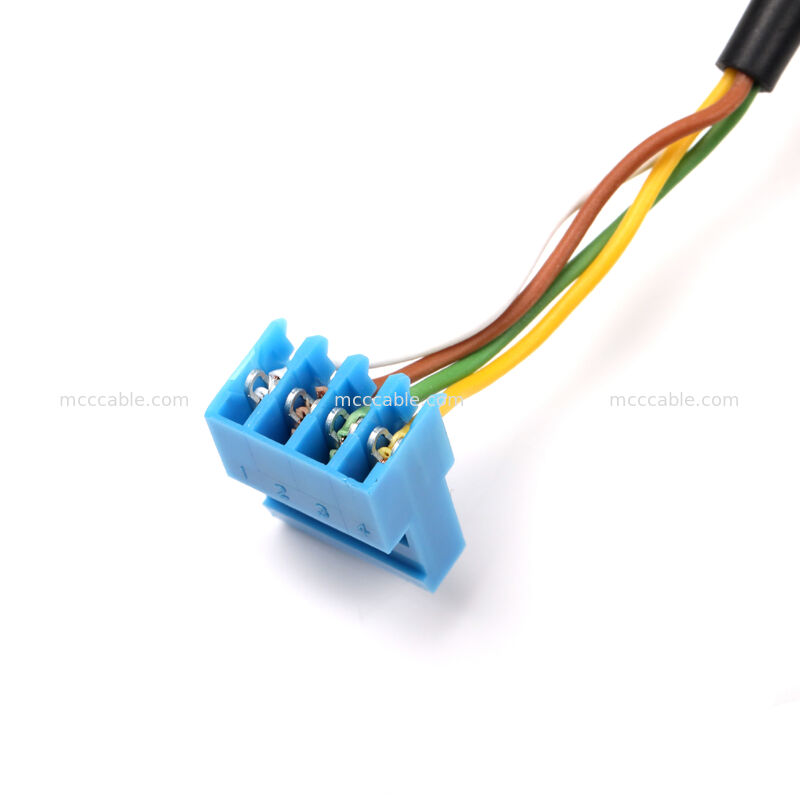

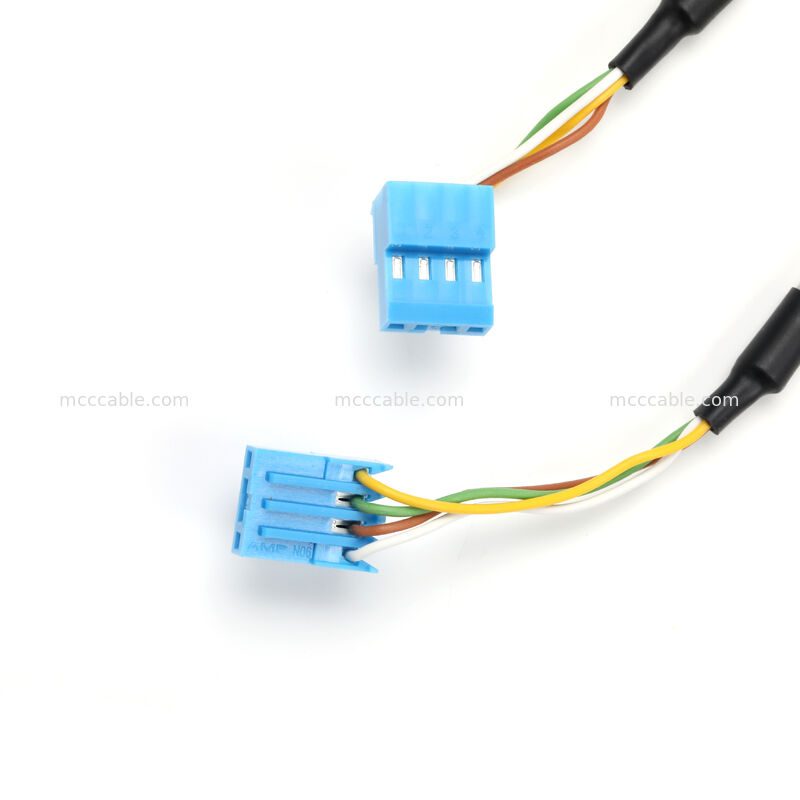

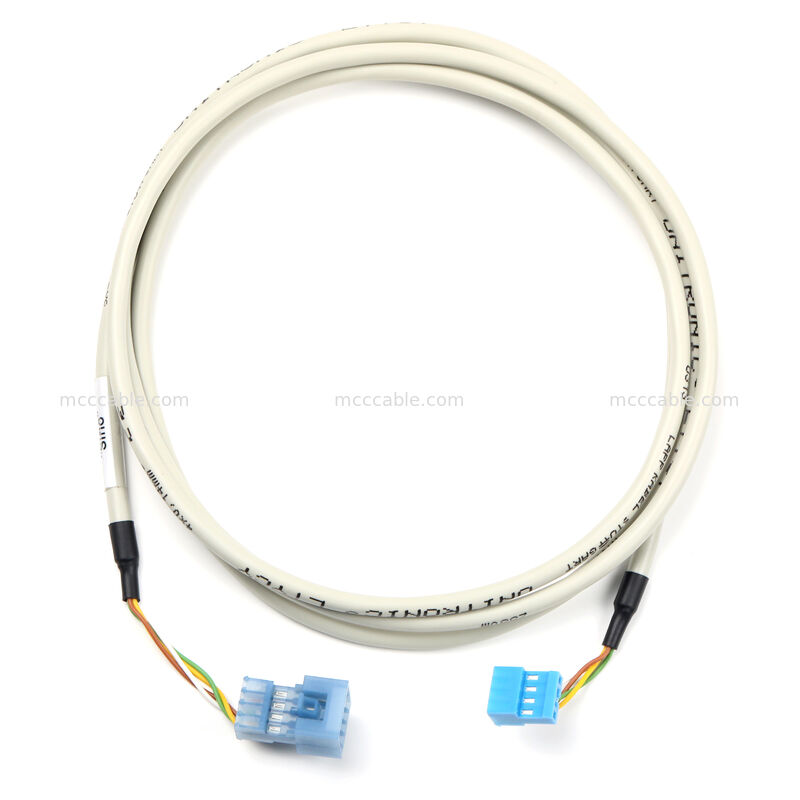

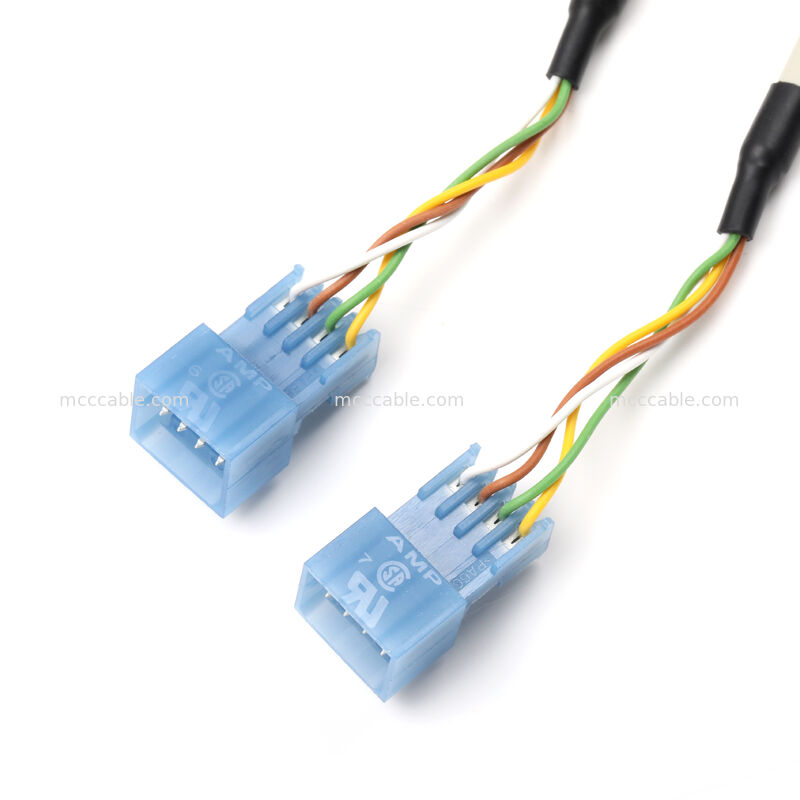

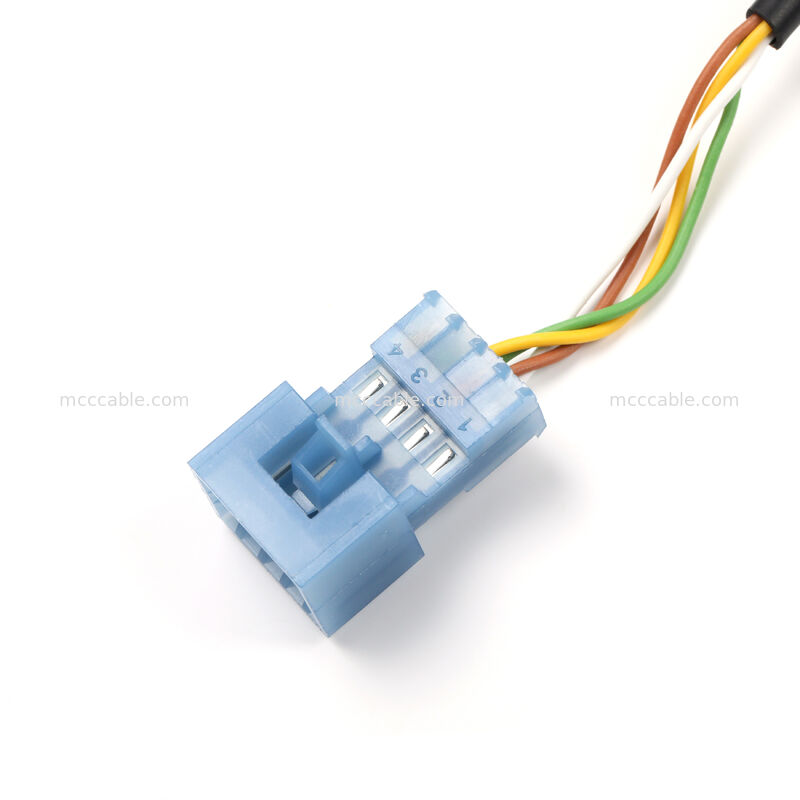

ชุดประกอบนี้มีขั้วต่อ IDC ตัวเมียและตัวผู้ 4 ตำแหน่ง (รุ่น 3-647002-4
และ 3-640442-4) ที่ต่อเข้ากับสายเคเบิล LIYCY 4 แกนแบบมีฉนวนป้องกันพร้อมฟอยล์ Mylar อะลูมิเนียม
และฉนวนถัก
ท่อหดความร้อนและโซนคลายความเครียดที่ควบคุมได้ช่วยให้มั่นใจถึงความทนทานในการติดตั้งแบบคงที่หรือ
แบบกึ่งไดนามิก
ความยาวสายเคเบิล การกำหนดพิน สีของสายไฟ และการติดฉลากสามารถปรับแต่งได้อย่างเต็มที่ตาม
แบบสั่งงานของลูกค้าและความต้องการของระบบ
ชุดสายเคเบิล IDC 4 พินแบบมีฉนวนป้องกัน – คุณสมบัติหลัก:
อินเทอร์เฟซขั้วต่อ IDC 4 ตำแหน่ง
การสิ้นสุด IDC แบบกะทัดรัดเพื่อการสัมผัสการกระจัดของฉนวนที่เชื่อถือได้
การกำหนดค่าตัวเมียถึงตัวผู้
ออกแบบมาสำหรับการเชื่อมต่อแบบบอร์ดต่อบอร์ดหรือโมดูลต่อโมดูลโดยตรง
โครงสร้างสายเคเบิลหลายแกนแบบมีฉนวนป้องกัน
ฟอยล์ Mylar อะลูมิเนียม + ฉนวนถักช่วยลด EMI และสัญญาณรบกวนภายนอก
ตัวนำทองแดงเคลือบดีบุก 26 AWG
ประสิทธิภาพทางไฟฟ้าที่เสถียรพร้อมคุณภาพการจีบที่สม่ำเสมอ
ปลายเสริมความร้อน
ปรับปรุงการคลายความเครียดและการป้องกันทางกลไกในระยะยาว
การผลิต OEM แบบกำหนดเอง
สร้างขึ้นอย่างเคร่งครัดตามแบบสั่งงานของลูกค้า การกำหนดพิน และข้อกำหนดการทดสอบ
ชุดสายเคเบิล IDC 4 พินแบบมีฉนวนป้องกัน – การใช้งานทั่วไป:
ระบบควบคุมอุตสาหกรรม
การเดินสายเซ็นเซอร์และแอคทูเอเตอร์
โมดูลอิเล็กทรอนิกส์แบบฝัง
อุปกรณ์อัตโนมัติและเครื่องมือวัด
ชุดสายไฟสัญญาณแรงดันไฟฟ้าต่ำแบบกำหนดเอง
ชุดสายเคเบิล IDC 4 พินแบบมีฉนวนป้องกัน – ข้อมูลจำเพาะทางเทคนิค:
| พารามิเตอร์ | คำอธิบาย |
|---|---|
| ประเภทสินค้า | ชุดสายเคเบิล IDC แบบมีฉนวนป้องกัน |
| ขั้วต่อ A | IDC ตัวเมีย 4 พิน รุ่น 3-647002-4 |
| ขั้วต่อ B | IDC ตัวผู้ 4 พิน รุ่น 3-640442-4 |
| วัสดุสัมผัส | ทองแดงเคลือบดีบุก |
| ประเภทสายไฟ | LIYCY 4C × 0.14 mm² |
| เกจตัวนำ | 26 AWG |
| ฉนวนป้องกัน | อะลูมิเนียม Mylar + ฉนวนถัก |
| เส้นผ่านศูนย์กลางภายนอก | ประมาณ 4.5 มม. |
| ความยาวสายเคเบิล | 1500 มม. ±20 มม. (ปรับแต่งได้) |
| สีของสายไฟ | ขาว / น้ำตาล / เขียว / เหลือง |
| ความต้านทานฉนวน | ≥20 MΩ @ DC 200 V |
| การทดสอบ Hi-Pot | AC 200 V / 0.1 s |
| ความต้านทานหน้าสัมผัส | ≤3 Ω |
| การทดสอบทางไฟฟ้า | การทดสอบเปิด / ลัดวงจร 100% |
| การปฏิบัติตาม | เป็นไปตามมาตรฐาน RoHS |
| โหมดการผลิต | การผลิต OEM แบบกำหนดเอง |
ชุดสายเคเบิล IDC 4 พินแบบมีฉนวนป้องกัน – ตัวเลือกการปรับแต่ง:
ความยาวสายเคเบิลและวัสดุแจ็คเก็ต
เพศและการวางแนวขั้วต่อ
การกำหนดพินและลำดับสีของสายไฟ
โครงสร้างฉนวนป้องกัน (ฟอยล์ / ถัก / รวมกัน)
ความยาวการหดตัวด้วยความร้อนและเนื้อหาการติดฉลาก
บรรจุภัณฑ์และการจัดลำดับ
มีบริการสนับสนุนด้านวิศวกรรมตั้งแต่การสร้างตัวอย่างไปจนถึงการผลิตจำนวนมาก
